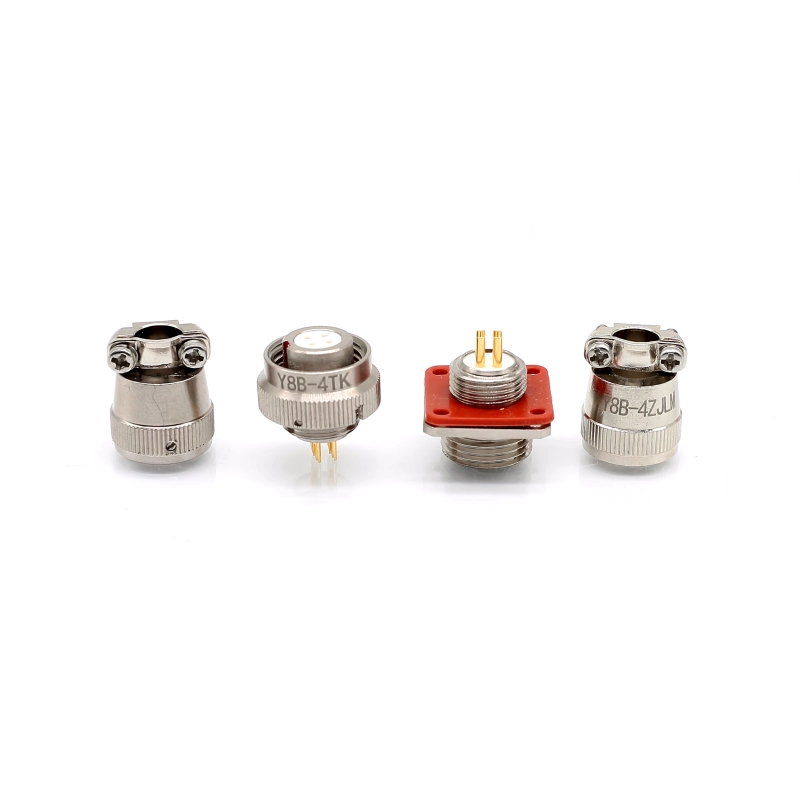

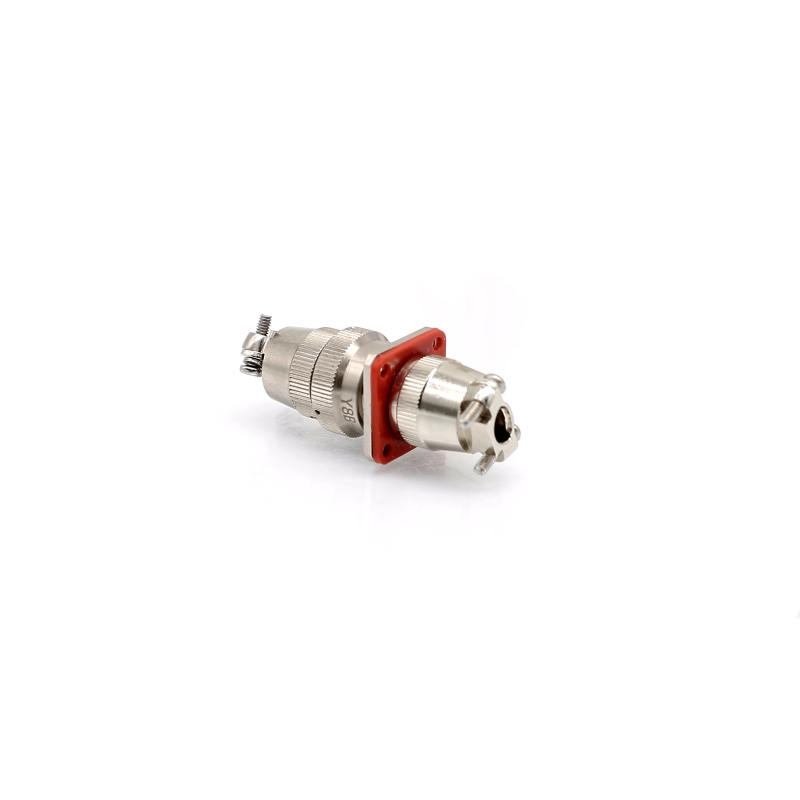

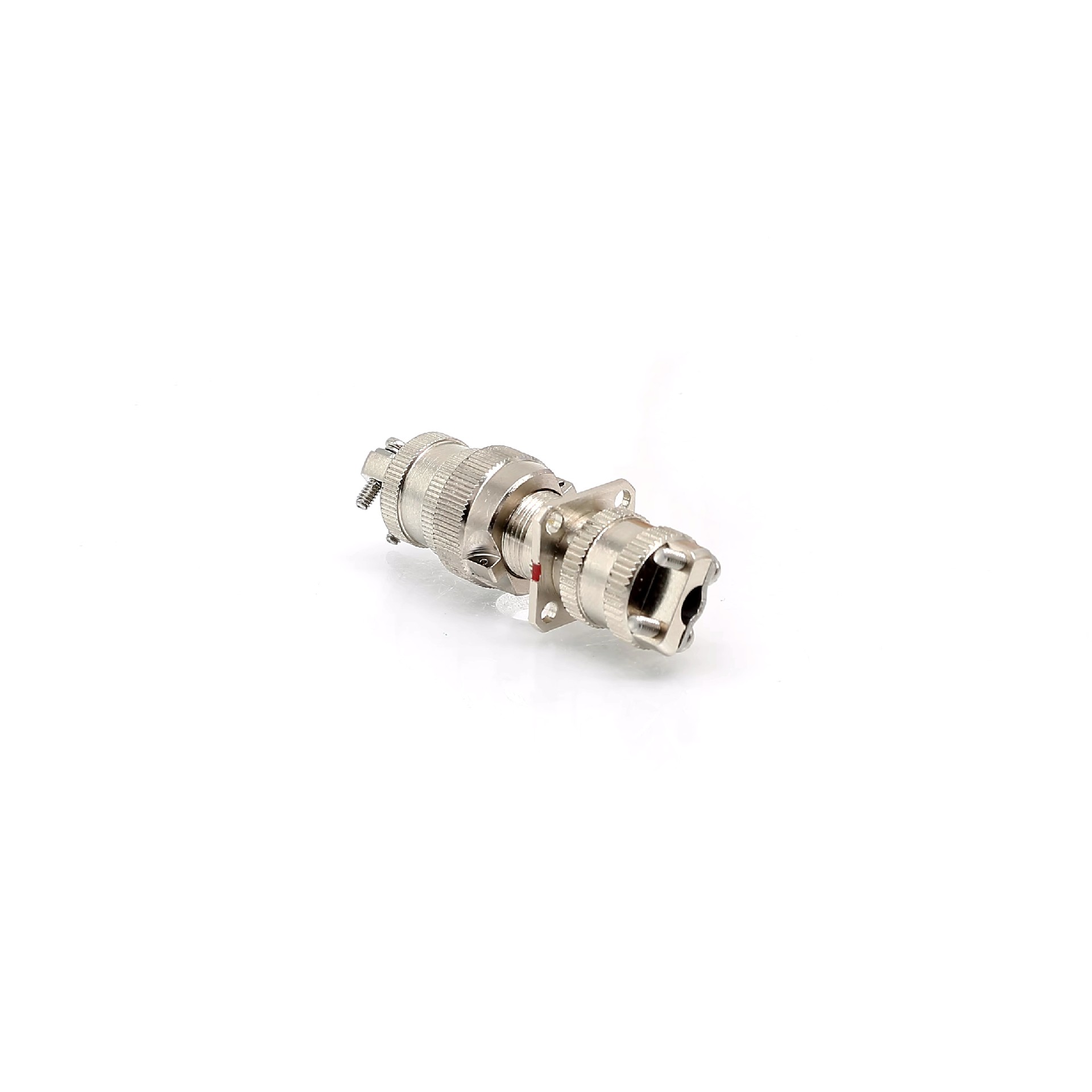

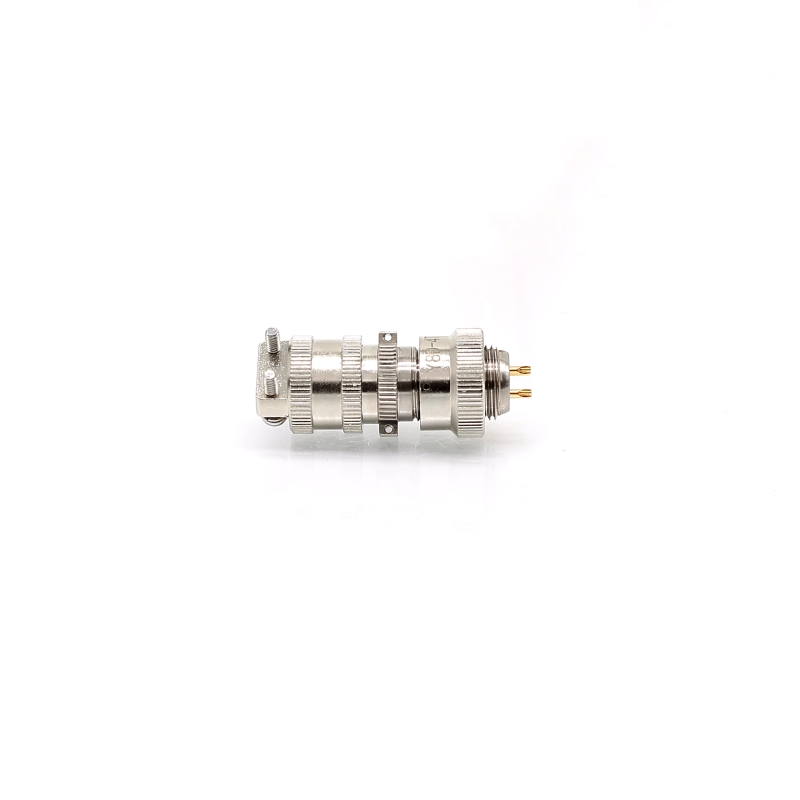

Y8系列连接器产品简介

属于仪器式电连接器

螺纹连接锁紧机构

品种多，规格全，有多种芯数，分为Y8B、Y8C、Y8D、Y8E等系列

橡胶密封插座，端接形式为焊接

Y8D和Y8E有两种铅封穿丝结构，使用方便

本产品可广泛应用于航天、航空、兵器、舰船、通讯等行业的设备仪器舱内部电信号连接。

主要技术性能

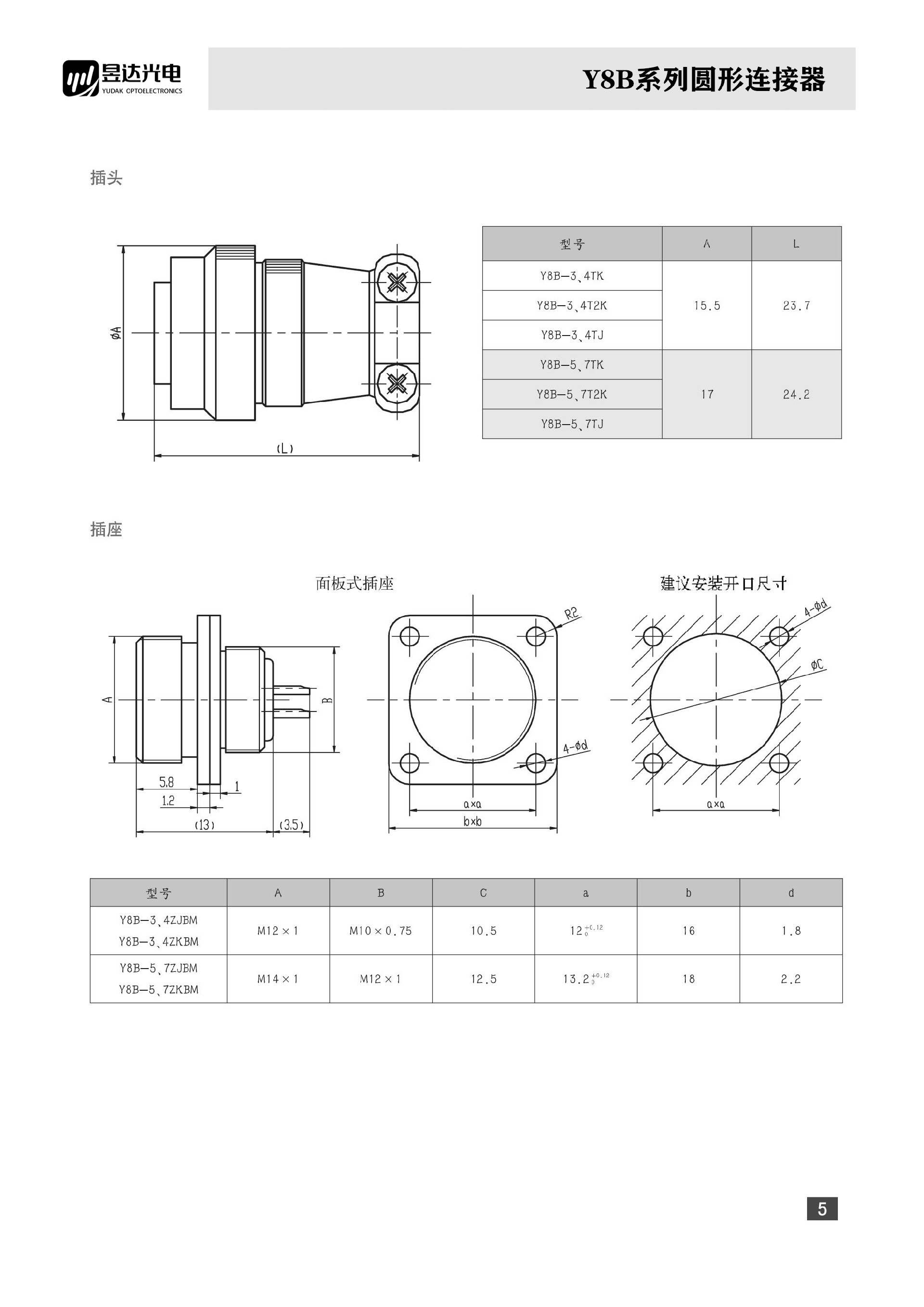

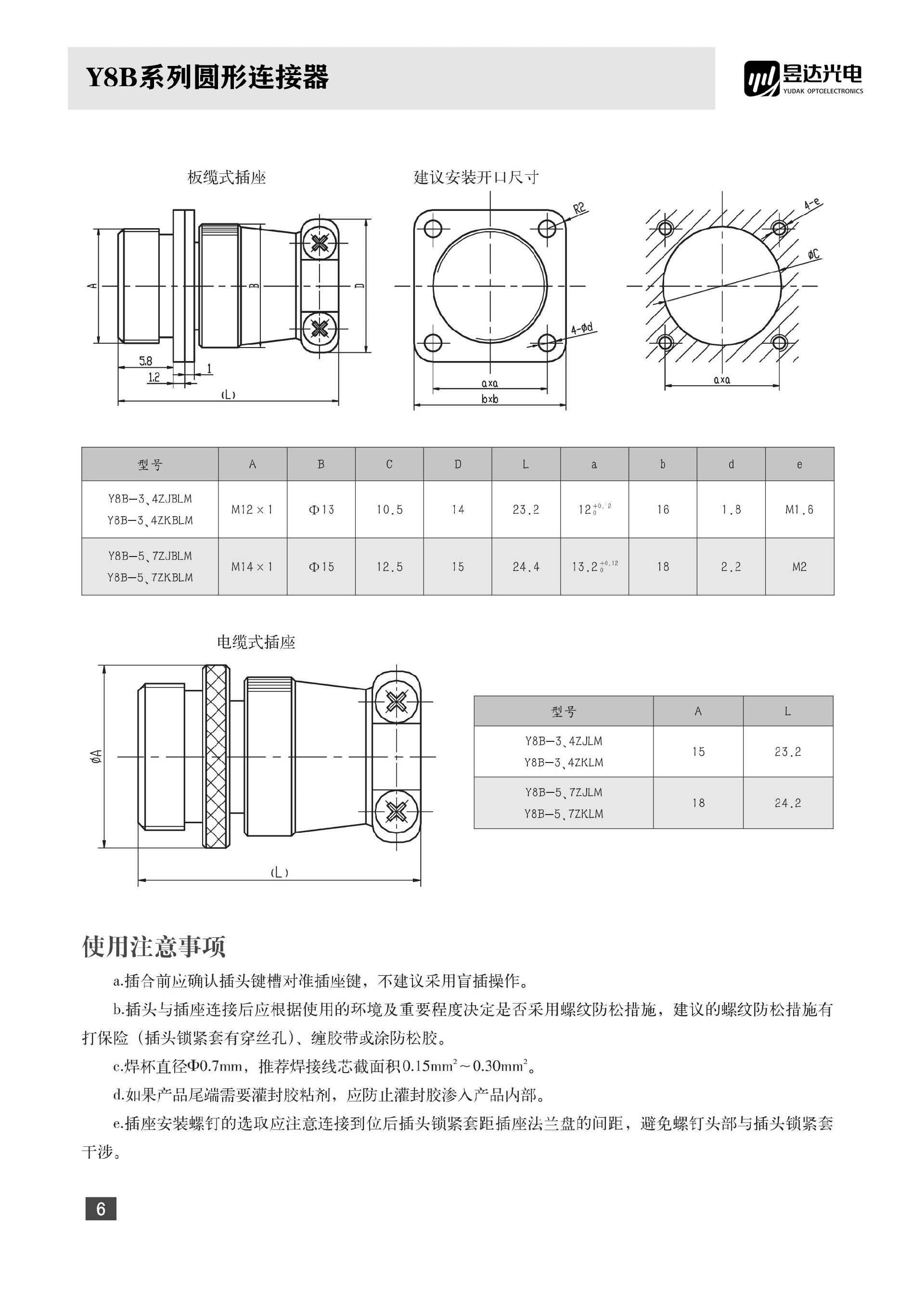

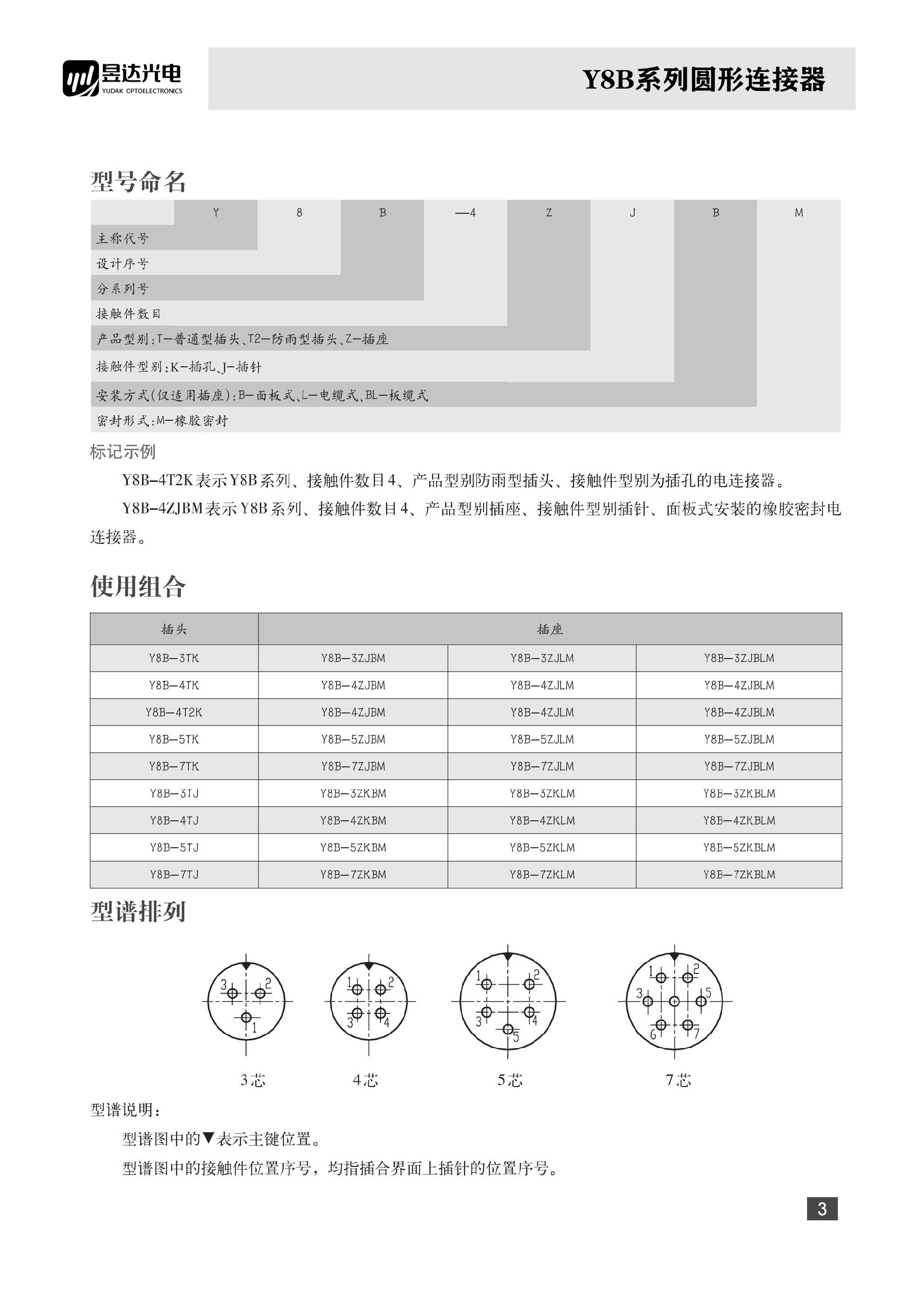

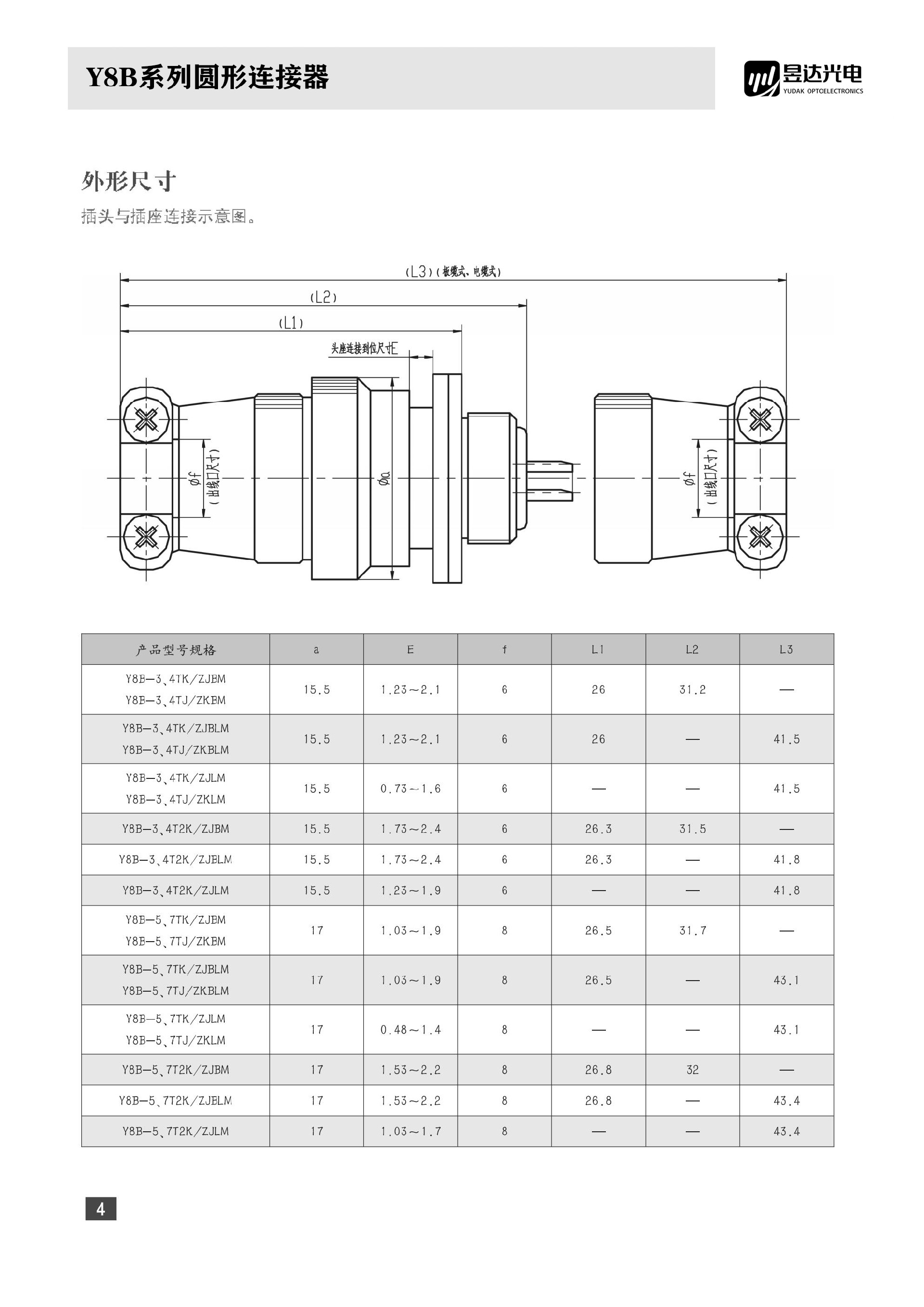

【Y8B系列】

工作温度： -55℃～125℃

相对湿度：40℃±2℃时，90%～95%

大气压力：101.3kPa～1.33Pa

正弦振动：10Hz～2000Hz,  加速度196m/s2

随机振动：功率谱密度0.2g2/Hz

冲   击：980m/s2

加速度：980m/s2

额定电流：3A

接触电阻：≤6mΩ  (寿命前)

                 ≤10mΩ (寿命后)

绝缘电阻：≥1000MΩ (标准条件)

                 ≥500MΩ (高温条件)

                 ≥50MΩ (潮湿条件)

                 ≥50MΩ (淋雨条件)(仅适用于防雨型)

耐电压：1000V (标准条件)

              500V (潮湿条件)

              150V(1.33Pa 低气压条件)

密封性：泄漏率不大于1.33Pa·cm3/s  (仅适用于密封插座)

机械寿命：500次

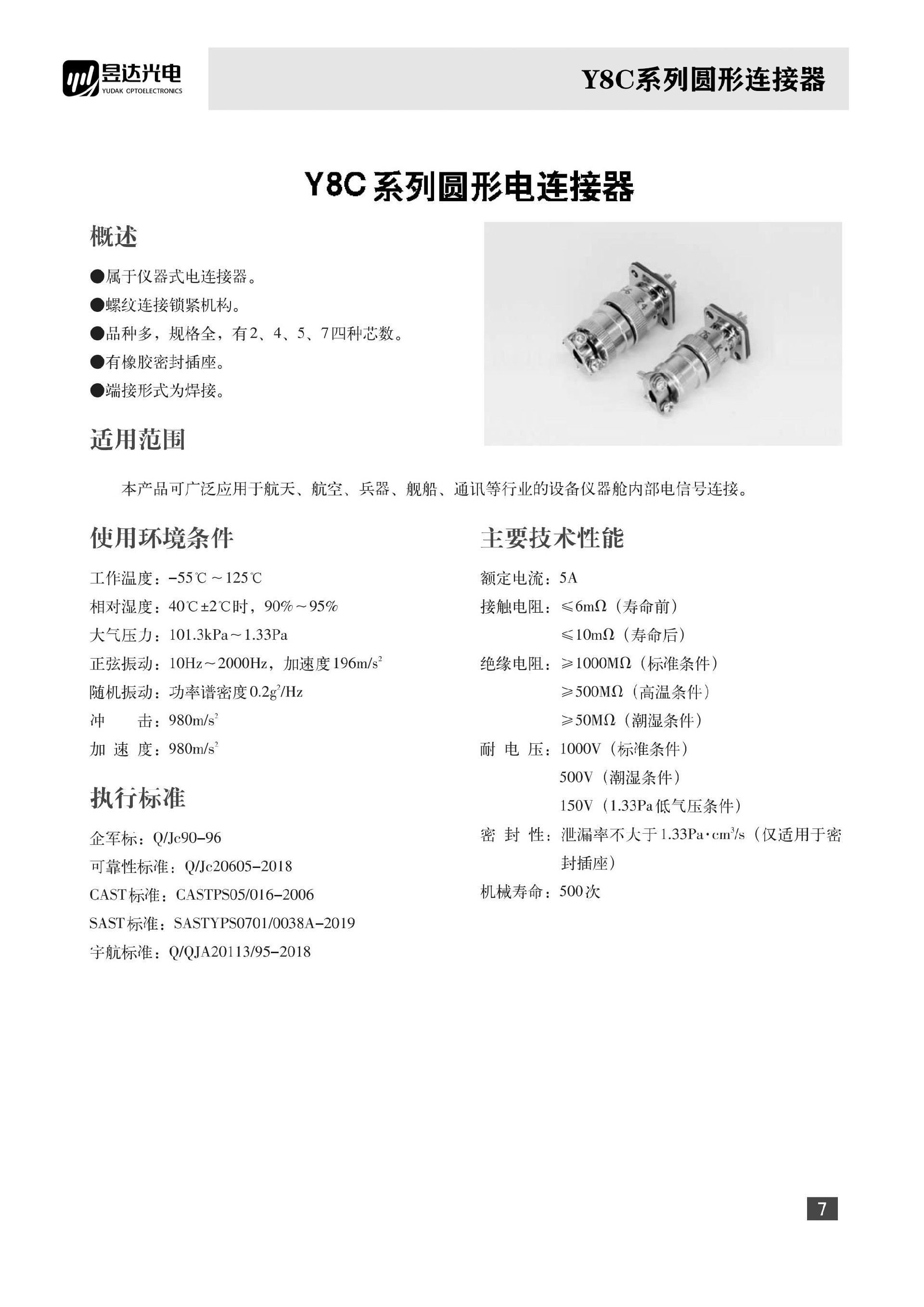

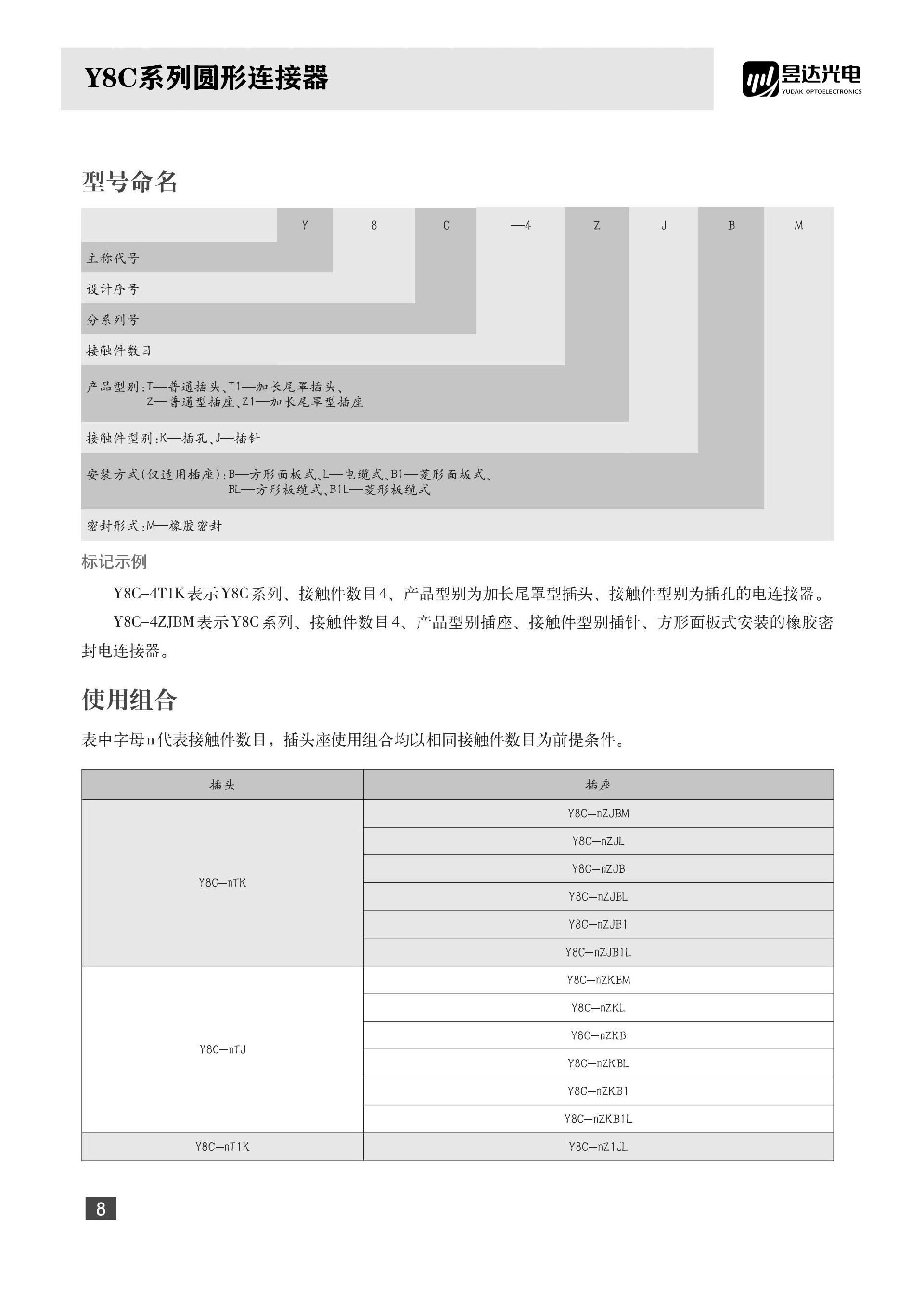

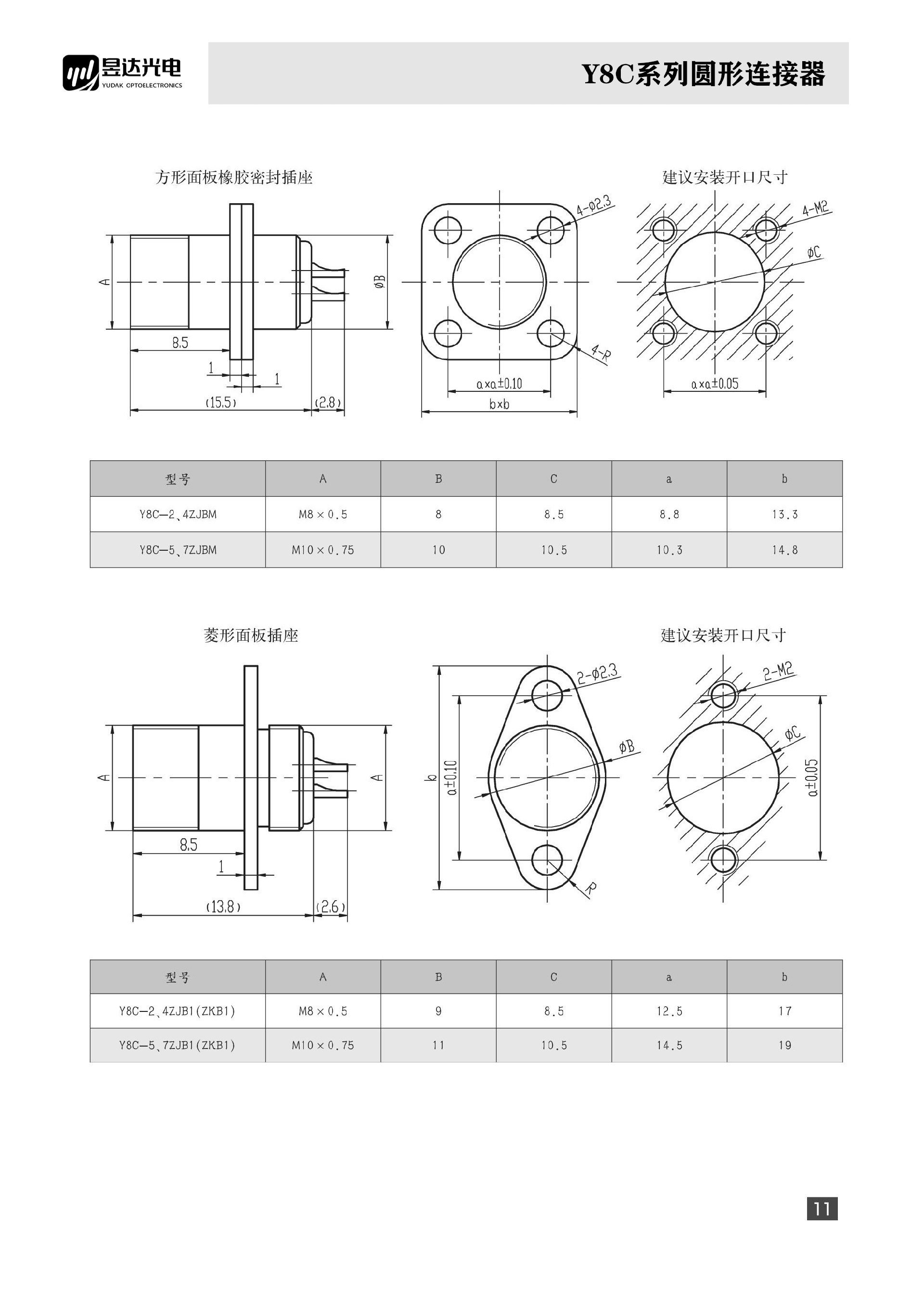

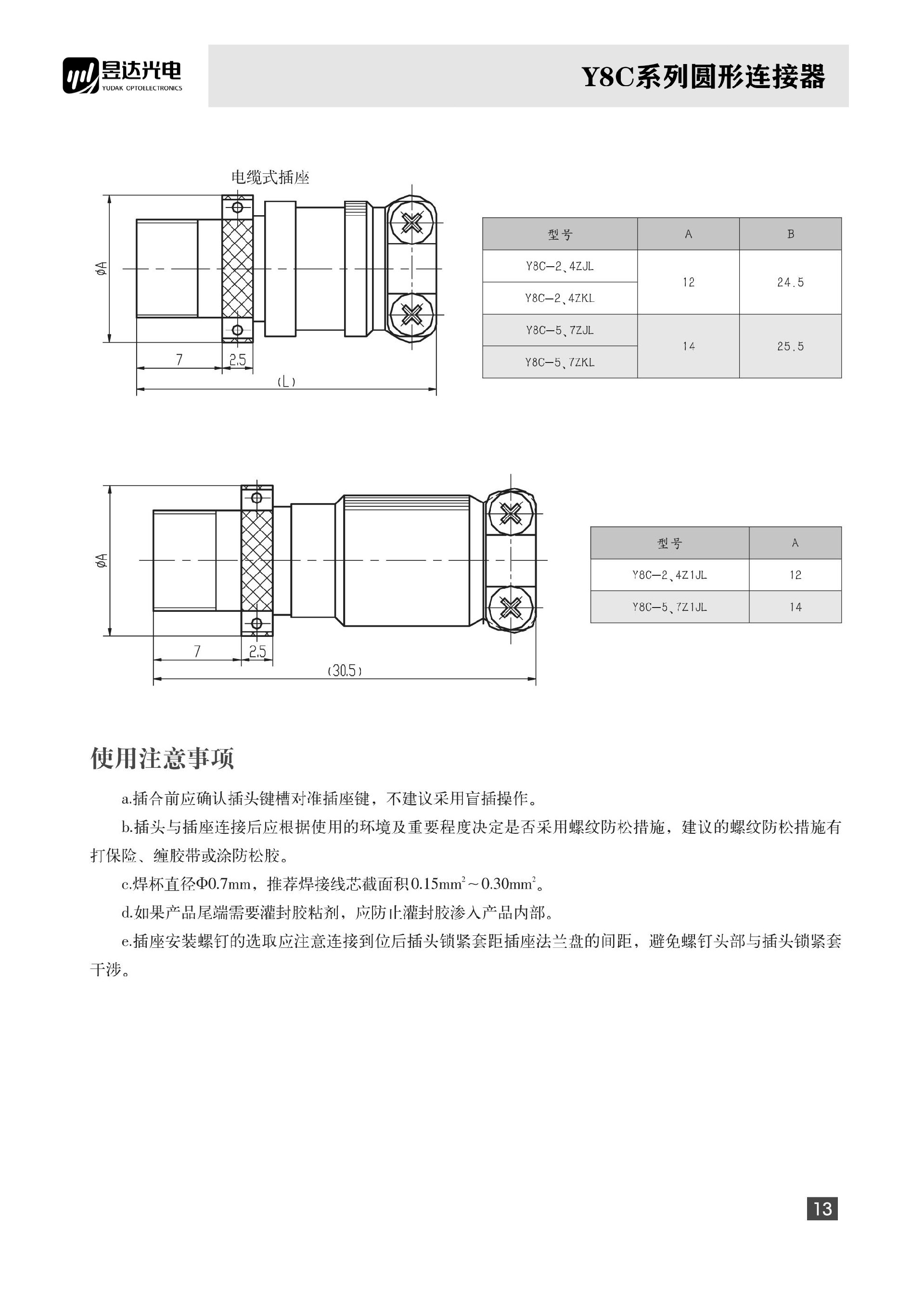

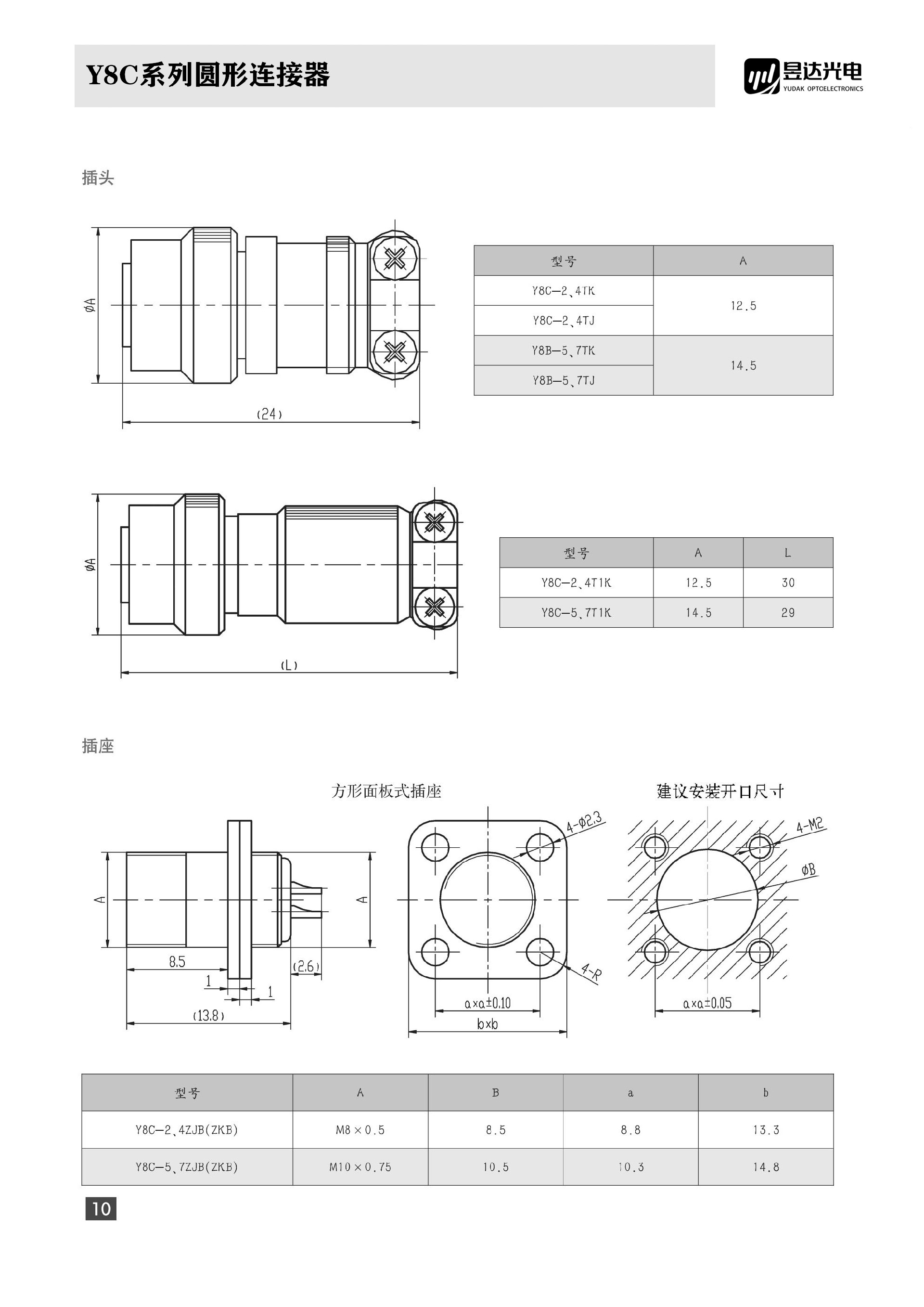

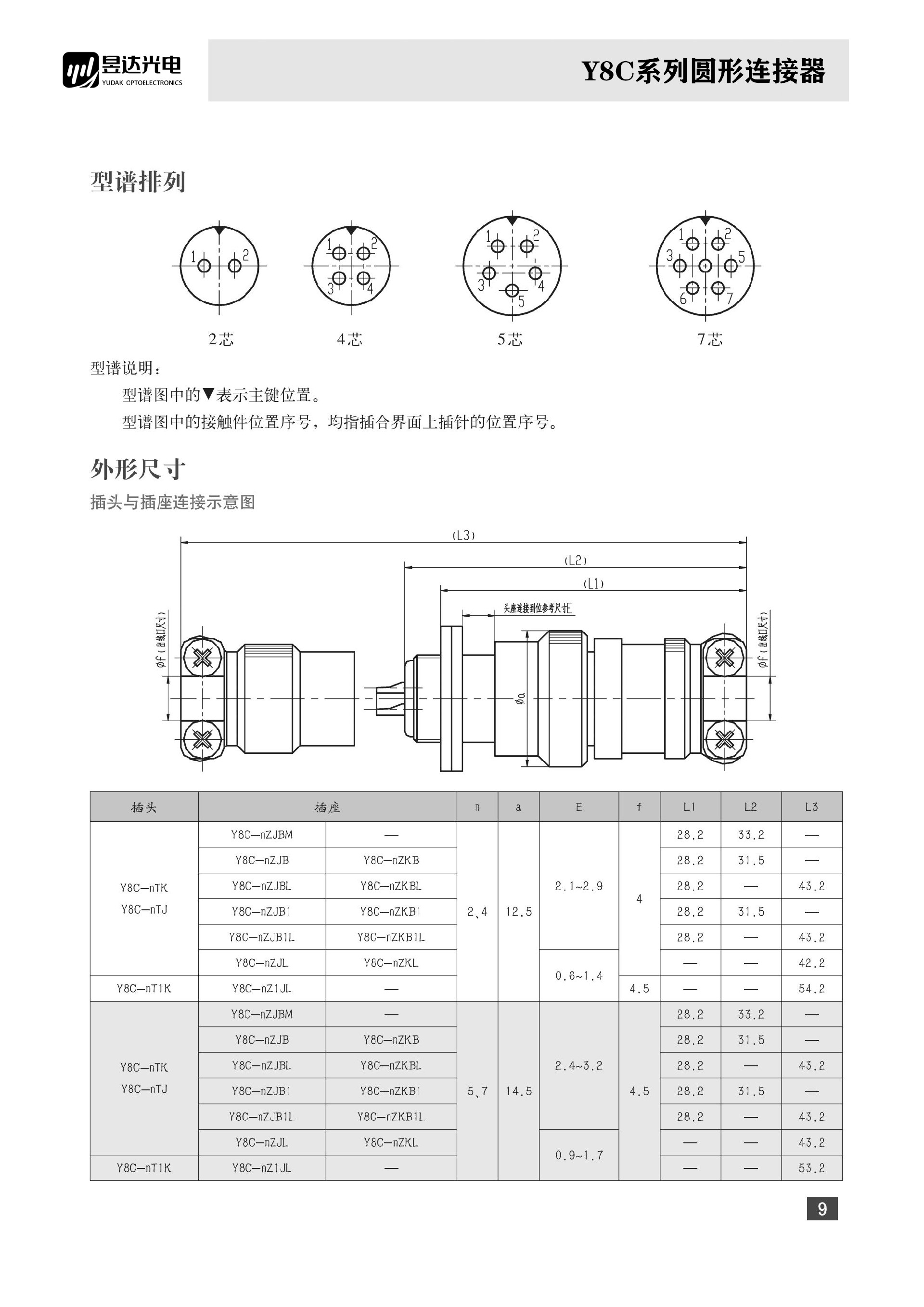

【Y8C系列】

工作温度： -55℃~125℃

相对湿度：40℃±2℃时，90%～95%

大气压力：101.3kPa～1.33Pa

正弦振动：10Hz～2000Hz,  加速度196m/s2

随机振动：功率谱密度0.2g2/Hz

冲   击：980m/s2

加速度：980m/s2

额定电流：5A

接触电阻：≤6mΩ  (寿命前)

                 ≤10mΩ (寿命后)

绝缘电阻：≥1000MΩ (标准条件)

                 ≥500MΩ (高温条件)

                 ≥50MΩ (潮湿条件)

耐电压：1000V (标准条件)

              500V (潮湿条件)

              150V(1.33Pa 低气压条件)

密封性：泄漏率不大于1.33Pa·cm3/s  (仅适用于密封插座)

机械寿命：500次

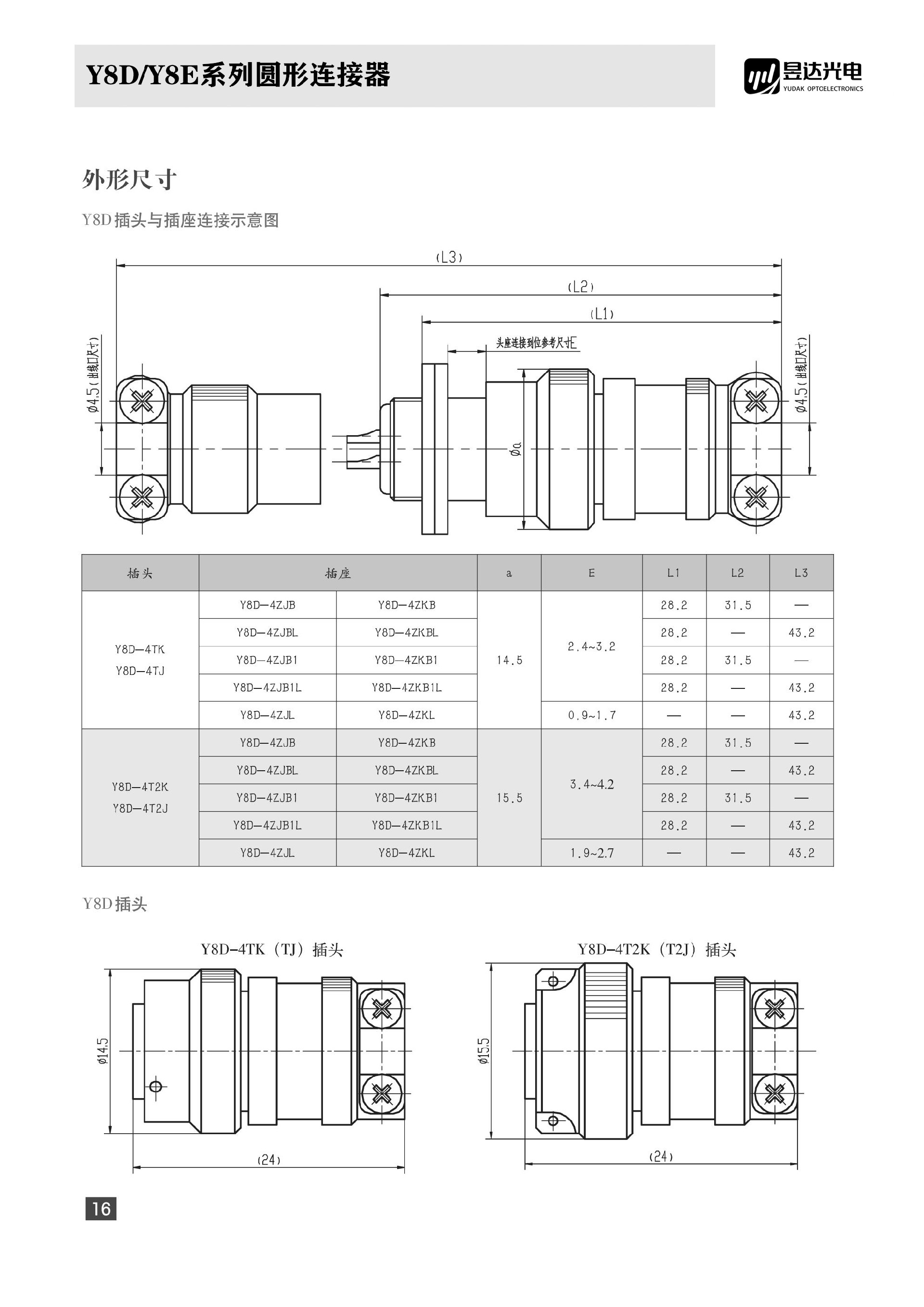

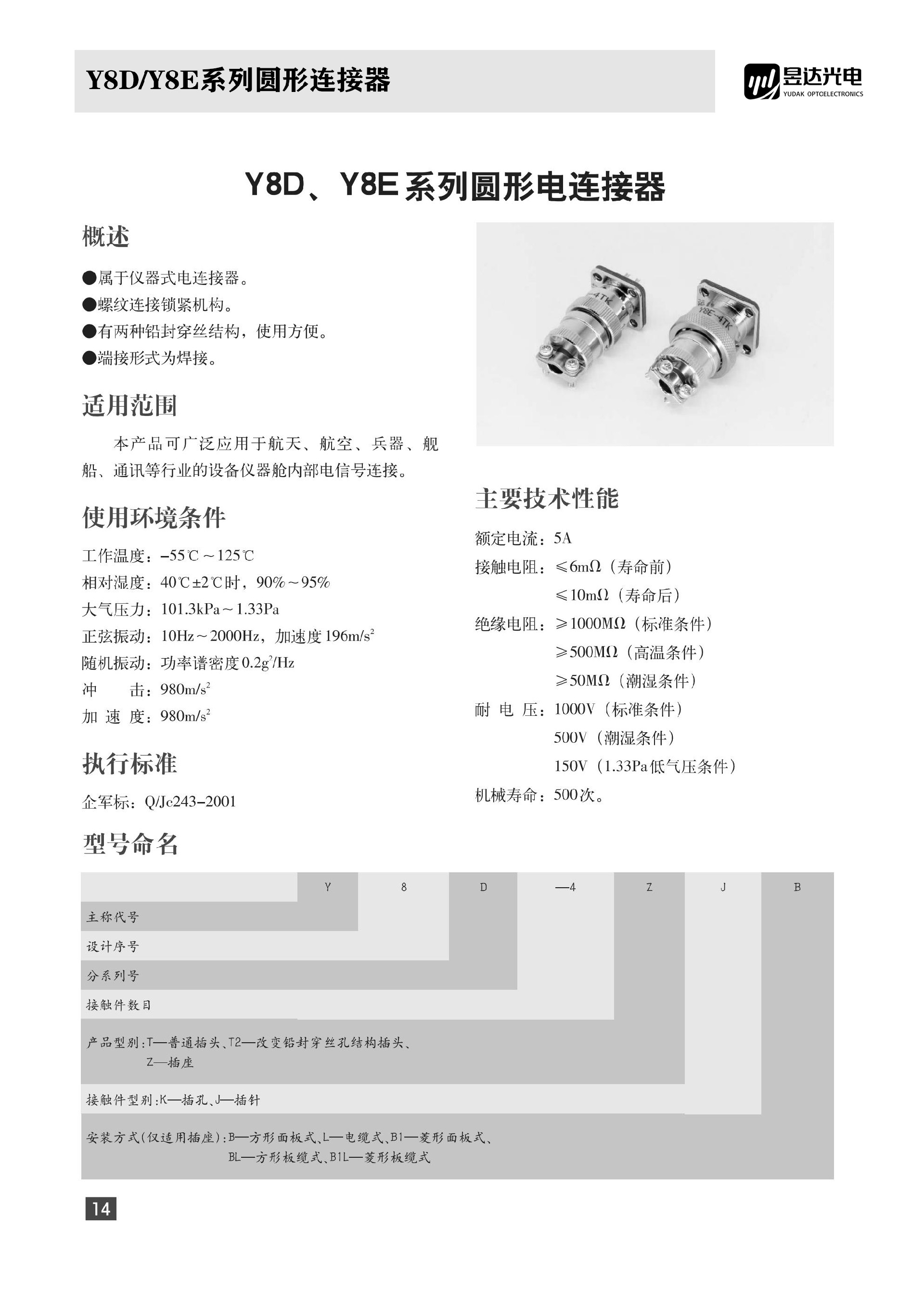

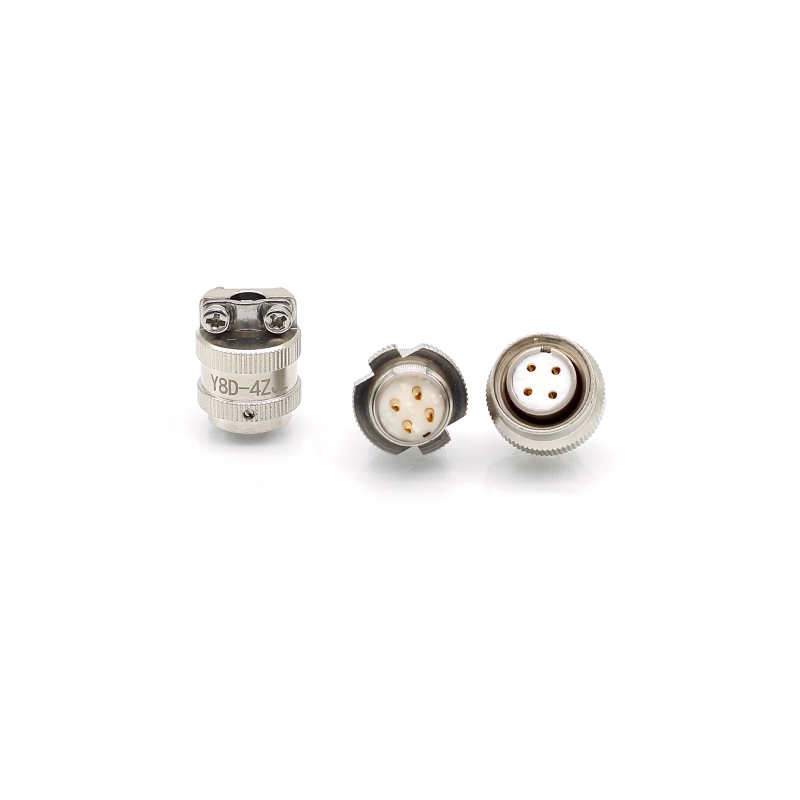

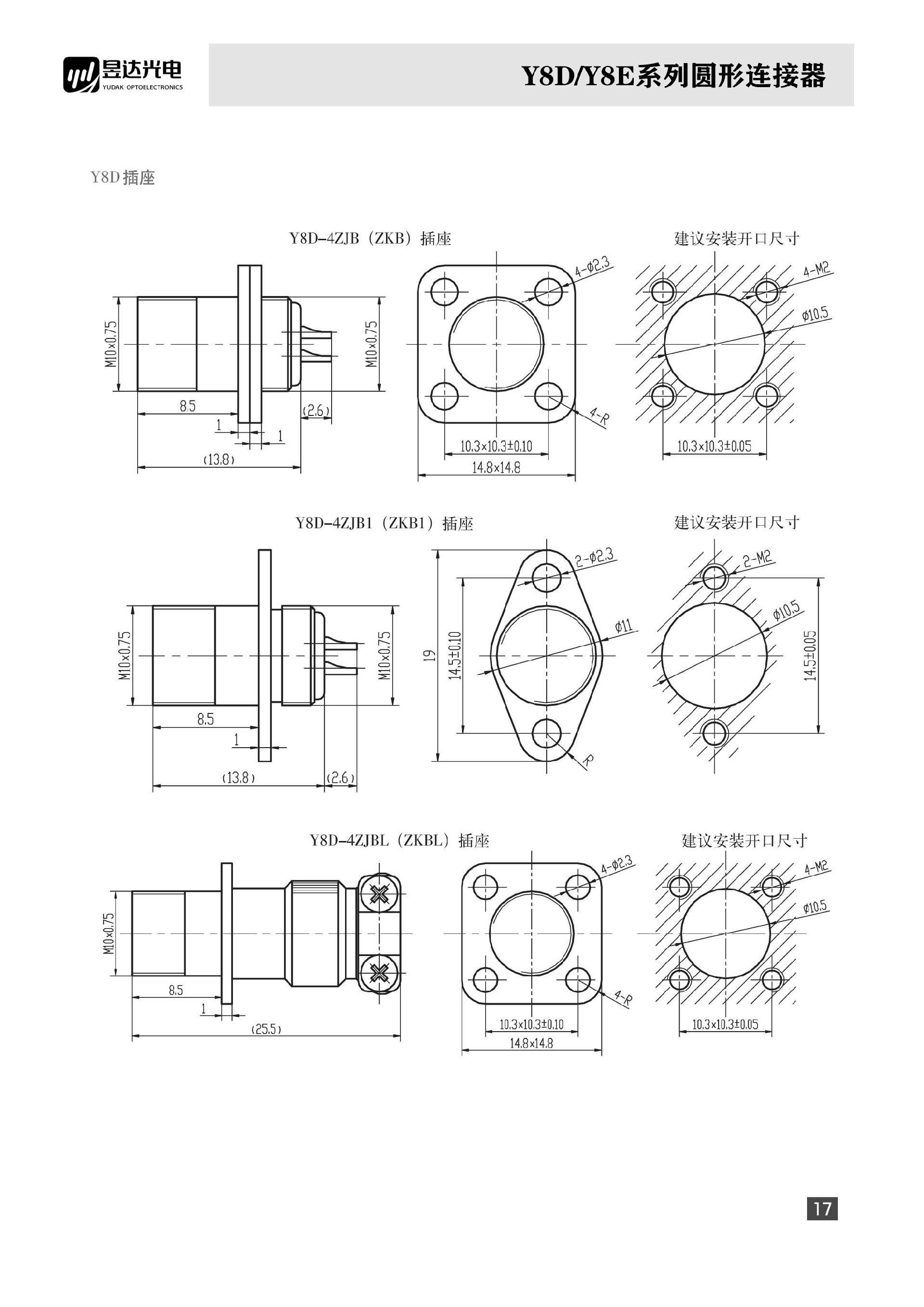

【Y8D/Y8E系列】

工作温度： -55℃~125℃

相对湿度：40℃±2℃时，90%～95%

大气压力：101.3kPa～1.33Pa

正弦振动：10Hz～2000Hz,  加速度196m/s2

随机振动：功率谱密度0.2g2/Hz

冲   击：980m/s2

加速度：980m/s2

额定电流：5A

接触电阻：≤6mΩ  (寿命前)

                 ≤10mΩ (寿命后)

绝缘电阻：≥1000MΩ (标准条件)

                 ≥500MΩ (高温条件)

                 ≥50MΩ (潮湿条件)

耐电压：1000V (标准条件)

              500V (潮湿条件)

             150V(1.33Pa 低气压条件)

机械寿命：500次
